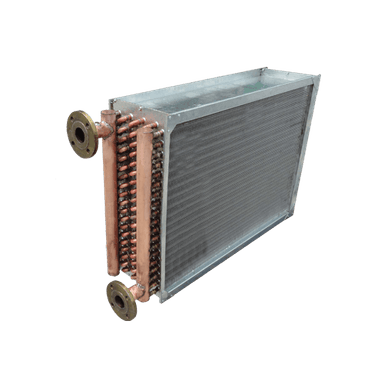

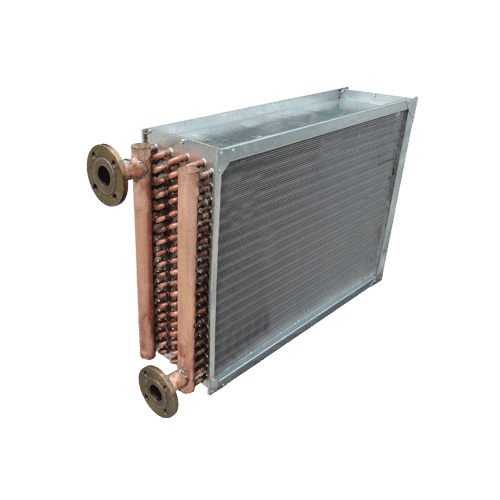

کویل آبسرد دستگاه هواساز هایژنیک ( Chilled Water Cooling Coil)

HVAC-PARTS-COILS-CHILLED-WATER-AHY-CHW

برتری های محصول

1 - کویل با راندمان بالا بدلیل تکنولوژی تولید بالا در تولید فین و عملیات مونتاژ

2 - اکسپند لوله های کویل و در نتیجه افزایش راندمان کویل

3 - کویلها در فشار 250PSI در حضور مشتریان تست فشار و نشتی می گردد.

4 - داشتن بهترین مدار بندی کویل و در نتیجه بالاترین راندمان کویل

برند : TAHVIEH-AZARBAD

مدل : TA-CHW-AHY-COIL

تعداد موجودی : 0 عدد

خدمات پس از فروش 10 ساله

ضمانت اصالت کالا

برگ گارانتی طلایی

مشخصات فنی کویل آبسرد دستگاه هواساز هایژنیک شرکت تهویه آذرباد

لوله ها از جنس مسی سایز ۵/۸ اینچ یا ۳/۸ اینچ با ضخامت مناسب با توجه به فشار کاری و ظرفیت حرارتی
فین از نوع آلومینیومی یا مسی با لبه های سینسوسی جهت انتقال هرچه بیشتر بار حرارتی
کلکتورها از جنس کربن استیل یا مسی
هدرها از جنس کربن استیل با سردنده مربوطه
فریم از جنس ورق گالوانیزه با ضخامت مناسب با توجه به ابعاد کویل

کویلهای آبسرد قابل تولید توسط شرکت تهویه آذرباد

کویل آبسرد با توجه به نیاز مشتریان و نوع کاربری توسط واحد مهندسی شرکت تهویه آذرباد طراحی و پس از دریافت تاییدیه توسط کارخانه تولید می گردد.
کویلهای آبسرد از دو ردیف الی هشت ردیف تولید می گردند. البته در صورت نیاز تا دوازده ردیف قابل تولید است.
تراکم فین ها با توجه به نیاز مشتریان و طراحی از ۸ الی ۱۴ فین در اینچ قابل تولید است.
مدار بندی کویلهای آبگرم بسته به طراحی و نیاز مشتریان شامل FULL-HALF-DOUBLE-QUARTER-SPECIAL خواهد بود.
کویلها با انواع فین آلومینیومی BLUE FIN- GOLDEN FIN و مسی بنا به سفارش تولید می گردد.
انجام پوشش ضد خوردگی هرسایت یا غیره با توجه به نیاز مشتریان بر روی کویل قابل انجام است.

چه اطلاعاتی برای طراحی و انتخاب کویل آبسرد دستگاه هواساز هایژنیک لازم است؟

موارد زیر برای طراحی کویل سرمایشی مورد نیاز است:

دبی هوای عبوری از روی کویل
دمای هوا خشک و مرطوب ورودی به روی کویل
دمای آبسرد ورودی به کویل
دبی آبسرد ورودی به کویل
بار برودتی (سرمایشی) مورد نیاز یا دمای هوای خشک خروجی از کویل
سایز لوله کویل مد نظر

تعویض و جایگزینی کویل آبسرد دستگاه هواساز هایژنیک

پروژههای تجاری ، مسکونی ، داروسازی ، بیمارستانی ، اداری ،صنعتی ، پالایشگاهی ، پتروشیمی ها و ... که دارای دستگاههای تهویه مطبوع نظیر هواساز ، هواساز هایژنیک ، فن کویل ، فن کویل کانالی و غیره می باشند در صورت تماس با واحد فروش کویل این شرکت به آسانی می توانند خدمات لازم را جهت طراحی و ساخت و جایگزینی کویلهای خود دریافت نمایند. این شرکت ضمن اعزام کارشناس نسبت به ساخت و ارسال و جایگزینی اقدام خواهد نمود.

بهترین سازنده کویل آبسرد دستگاه هواساز هایژنیک ؟

شرکت هایی که حداقل پانزده سال سابقه تولید داشته باشند.
شرکت هایی که دارای کارخانه با وسعت مناسب با توجه به قیمت دستگاهها داشته باشند.
شرکت هایی که دارای توانمندی مهندسی و فنی و تولید باشند.
شرکت هایی که توان مالی تولید کویلهای پروژه را داشته باشند.
شرکت هایی که مجهز به دستگاههای فین پرس و کویل سازی باشند.
شرکت هایی که در تحویل مدارک مهندسی و کنترل کیفی توانمند هستند.
شرکت هایی که توانمندی ارائه خدمات پس از فروش محصولات خود را داشته باشند.

ملاحضات انتخاب و طراحی کویل آبسرد دستگاه هواساز هایژنیک

در موقع طراحی و انتخاب کویل سرمایشی باید موارد زیر مورد توجه باشد تا کویل در شرایط مناسب کار کند:

سرعت هوا بر روی کویل در محدوده ۴۵۰ الی ۶۰۰ فوت بر دقیقه باشد.
تعداد ردیف کویل بهتر است به لحاظ اقتصادی و دارا بودن کمترین افت فشار هوا ، کمترین مقدار باشد.
تعداد فین در یک اینچ بهتر است دارای کمترین مقدار باشد تا گرفتگی کویل اتفاق نیفتد.
طراحی به گونه ای باشد که دمای آب ورودی و خروجی دقیقا 45 / 55 درجه فارنهایت باشد تا ماکزیمم راندمان دریافت شود و بالانس سیکل آبسرد مختل نشود.
مقدار افت فشار آب بهتر است در محدود ۱ الی ۷ فوت ستون آب باشد این موضوع با نوع مدار بندی ، تعداد ردیف ، دبی آب قابل کنترل است.
توجه داشته باشید که در انتخاب و طراحی ، بار برودتی مطلوب شما حاصل شود.
توجه داشته باشید در صورت داشتن پوشش ضد خوردگی سطح کویل شما باید ۵ درصد بیشتر باشد.

دلایلی که پیشنهاد می کنیم کویل آبسرد را از تهویه آذرباد خریداری کنید:

بکار گیری بهترین ماتریال لوله مسی به نحوی که در حین اکسپند کردن صدمه نمی بیند.
انجام طراحی کویل بر اساس استاندارد ASHREI
استفاده از بهترین متریال فین در ساخت کویل با ضخامت مناسب
انجام عملیات اکسپند کویل ها با دستگاههای هیدرولیکی با بهترین کیفیت
انجام تست فشار و نشتی در حضور مشتری
تحویل به موقع با زمانبندی مورد درخواست مشتریان
کیفیت بالای فین و فرم دهی مناسب سطح فین و داشتن لبه سینوسی فین جهت راندمان هر چه بیشتر
شستشوی کویل به نحوی که هیچگونه روغن و مواد چرب بر روی سطوح و داخل لوله ها باقی نمی ماند.

دیتاشیت کویل آبسرد دستگاه هواساز هایژنیک ( Chilled Water Cooling Coil)

نام محصول

کویل آبسرد هواساز هایژنیک

نوع کویل

آبسرد

تعداد ردیف و تراکم فین کویل سرمایشی

Row/Fpi

از دو ردیف الی هشت ردیف و تراکم فین از 8 الی 14 فین در اینچ

طول فین خورده کویل

میلیمتر (mm)

به سفارش مشتری

عرض فین خورده کویل

میلیمتر (mm)

به سفارش مشتری

جنس فین کویل ها

آلومینیومی یا مسی به سفارش مشتری

سایز لوله های کویل

اینچ (Inch)

3/8 اینچ یا 5/8 اینچ به سفارش مشتری

جنس فریم کویل

گالوانیزه / استنلس استیل / آلومینیوم / به سفارش مشتری

سازنده کویل

تهویه آذرباد

شرکت تهویه آذرباد کویلهای آبسرد دستگاه هواساز هایژنیک را در ظرفیت های مورد درخواست مشتریان تولید می نماید.

- چه اطلاعاتی برای طراحی و انتخاب کویل آبگرم لازم است؟

موارد زیر برای طراحی کویل گرمایشی مورد نیاز است: ۱- دبی هوای عبوری از روی کویل ۲-دمای هوا خشک ورودی به روی کویل ۳-دمای آبگرم ورودی به کویل ۴- دبی آبگرم خروجی از کویل ۵-بار حرارتی (گرمایشی) مورد نیاز یا دمای هوای خشک خروجی از کویل ۶-سایز لوله کویل مد نظر

- بهترین سازنده کویل آبگرم چه شرکتی است ؟

۱-شرکت هایی که حداقل پانزده سال سابقه تولید داشته باشند. ۲-شرکت هایی که دارای کارخانه با وسعت مناسب با توجه به قیمت دستگاهها داشته باشند. ۳-شرکت هایی که دارای توانمندی مهندسی و فنی و تولید باشند. ۴-شرکت هایی که توان مالی تولید کویلهای پروژه را داشته باشند. ۵-شرکت هایی که مجهز به دستگاههای فین پرس و کویل سازی باشند. ۶-شرکت هایی که در تحویل مدارک مهندسی و کنترل کیفی توانمند هستند. ۷-شرکت هایی که توانمندی ارائه خدمات پس از فروش محصولات خود را داشته باشند.

- ملاحضات انتخاب و طراحی کویل آبگرم چیست؟

در موقع طراحی و انتخاب کویل گرمایشی باید موارد زیر مورد توجه باشد تا کویل در شرایط مناسب کار کند: ۱- سرعت هوا بر روی کویل در محدوده ۴۵۰ الی ۶۰۰ فوت بر دقیقه باشد. ۲-تعداد ردیف کویل بهتر است به لحاظ اقتصادی و دارا بودن کمترین افت فشار هوا ، کمترین مقدار باشد. ۳-تعداد فین در یک اینچ بهتر است دارای کمترین مقدار باشد تا گرفتگی کویل اتفاق نیفتد. ۴-طراحی به گونه ای باشد که دمای آب ورودی و خروجی دقیقا ۱۸۰ / ۱۶۰ درجه فارنهایت باشد تا ماکزیمم راندمان دریافت شود و بالانس سیکل آبگرم مختل نشود. ۵- مقدار افت فشار آب بهتر است در محدود ۱ الی ۷ فوت ستون آب باشد این موضوع با نوع مدار بندی ، تعداد ردیف ، دبی آب قابل کنترل است. ۶-توجه داشته باشید که در انتخاب و طراحی ، بار حرارتی مطلوب شما حاصل شود. ۷-توجه داشته باشید در صورت داشتن پوشش ضد خوردگی سطح کویل شما باید ۵ درصد بیشتر باشد.

شما می‌توانید از لینک زیر، کاتالوگ فنی محصول کویل آبسرد دستگاه هواساز هایژنیک ( Chilled Water Cooling Coil) را دانلود و مشاهده کنید.

دانلود کاتالوگ فنی
