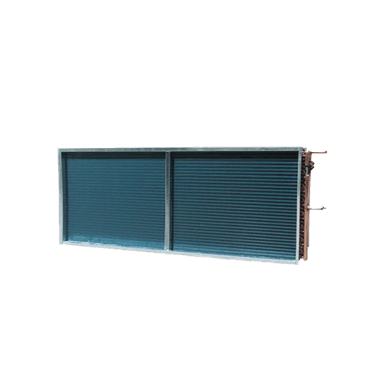

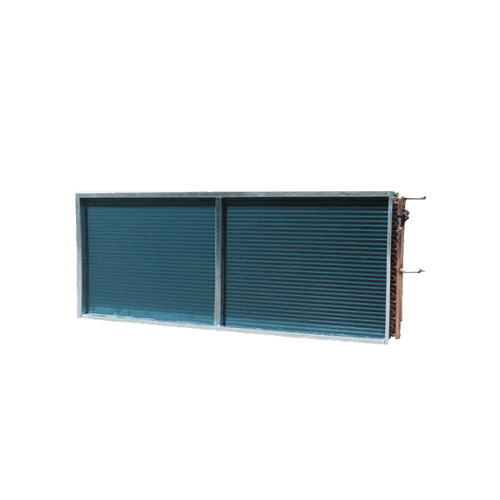

کویل کندانسوری پکیج یونیت ( Packaged Unit Condenser Coil)

HVAC-PARTS-COILS-CONDENSER-COIL-PU-CC

برتری های محصول

1 - کویل با راندمان بالا بدلیل تکنولوژی تولید بالا در تولید فین و عملیات مونتاژ

2 - اکسپند لوله های کویل و در نتیجه افزایش راندمان کویل

3 - کویلها در فشار 450PSI در حضور مشتریان تست فشار و نشتی می گردد.

4 - داشتن بهترین مدار بندی کویل و در نتیجه بالاترین راندمان کویل

برند : TAHVIEH-AZARBAD

مدل : TA-CC-PU-COIL

تعداد موجودی : 0 عدد

خدمات پس از فروش 10 ساله

ضمانت اصالت کالا

برگ گارانتی طلایی

مشخصات فنی کویل کندانسوری پکیج یونیت شرکت تهویه آذرباد

لوله ها از جنس مسی سایز ۵/۸ اینچ یا ۳/۸ اینچ با ضخامت مناسب با توجه به فشار کاری و ظرفیت حرارتی
فین از نوع آلومینیومی یا مسی با لبه های سینسوسی جهت انتقال هرچه بیشتر بار حرارتی
کلکتورها از جنس مسی
هدرها از مسی
فریم از جنس ورق گالوانیزه با ضخامت مناسب با توجه به ابعاد کویل

کویلهای کندانسوری قابل تولید توسط شرکت تهویه آذرباد

کویل کندانسوری با توجه به نیاز مشتریان و نوع کاربری توسط واحد مهندسی شرکت تهویه آذرباد طراحی و پس از دریافت تاییدیه توسط کارخانه تولید می گردد.
کویلهای کندانسوری از یک ردیف الی چهار ردیف تولید می گردند. البته در صورت نیاز تا هشت ردیف قابل تولید است.
تراکم فین ها با توجه به نیاز مشتریان و طراحی از ۸ الی ۱۴ فین در اینچ قابل تولید است.
مدار بندی کویلهای کندانسوری بسته به طراحی و نیاز مشتریان شامل FULL-HALF-DOUBLE-QUARTER-SPECIAL خواهد بود.
کویلها با انواع فین آلومینیومی BLUE FIN- GOLDEN FIN و مسی بنا به سفارش تولید می گردد.
انجام پوشش ضد خوردگی هرسایت یا غیره با توجه به نیاز مشتریان بر روی کویل قابل انجام است.

چه اطلاعاتی برای طراحی و انتخاب کویل کندانسوری دستگاه پکیج یونیت لازم است؟

موارد زیر برای طراحی کویل کندانسوری مورد نیاز است:

ظرفیت حرارتی ( هیت ریجکشن) مورد نیاز هر کویل
دمای هوا خشک ورودی به روی کویل
دمای کندانسینگ طراحی سیکل دستگاه
سایز لوله کویل مد نظر

تعویض و جایگزینی کویل کندانسوری پکیج یونیت

پروژههای تجاری ، مسکونی ، داروسازی ، بیمارستانی ، اداری ،صنعتی ، پالایشگاهی ، پتروشیمی ها و ... که دارای دستگاههای تهویه مطبوع نظیر چیلر هواخنک ، پکیج یونیت ، کندانسینگ یونیت ، داکت اسپلیت و اسپلیت یونیت و غیره می باشند در صورت تماس با واحد فروش کویل این شرکت به آسانی می توانند خدمات لازم را جهت طراحی و ساخت و جایگزینی کویلهای خود دریافت نمایند. این شرکت ضمن اعزام کارشناس نسبت به ساخت و ارسال و جایگزینی اقدام خواهد نمود.

بهترین سازنده کویل کندانسوری پکیج یونیت ؟

شرکت هایی که حداقل پانزده سال سابقه تولید داشته باشند.
شرکت هایی که دارای کارخانه با وسعت مناسب با توجه به قیمت دستگاهها داشته باشند.
شرکت هایی که دارای توانمندی مهندسی و فنی و تولید باشند.
شرکت هایی که توان مالی تولید کویلهای پروژه را داشته باشند.
شرکت هایی که مجهز به دستگاههای فین پرس و کویل سازی باشند.
شرکت هایی که در تحویل مدارک مهندسی و کنترل کیفی توانمند هستند.
شرکت هایی که توانمندی ارائه خدمات پس از فروش محصولات خود را داشته باشند.

ملاحضات انتخاب و طراحی کویل کندانسوری پکیج یونیت

در موقع طراحی و انتخاب کویل کندانسوری باید موارد زیر مورد توجه باشد تا کویل در شرایط مناسب کار کند:

سرعت هوا بر روی کویل در محدوده 350 الی 800 فوت بر دقیقه باشد.
تعداد ردیف کویل بهتر است به لحاظ اقتصادی و دارا بودن کمترین افت فشار هوا ، کمترین مقدار باشد.
تعداد فین در یک اینچ بهتر است دارای کمترین مقدار باشد تا گرفتگی کویل اتفاق نیفتد.
مقدار افت فشار مبرد بهتر است در محدود ۱ الی 3 فوت ستون آب باشد این موضوع با نوع مدار بندی ، تعداد ردیف قابل کنترل است.
توجه داشته باشید که در انتخاب و طراحی ، هیت رجکشن مورد نیاز حاصل شود.
توجه داشته باشید در صورت داشتن پوشش ضد خوردگی سطح کویل شما باید ۵ درصد بیشتر باشد.

دلایلی که پیشنهاد می کنیم کویل کندانسوری را از تهویه آذرباد خریداری کنید:

بکار گیری بهترین ماتریال لوله مسی به نحوی که در حین اکسپند کردن صدمه نمی بیند.
انجام طراحی کویل بر اساس استاندارد ASHREI
استفاده از بهترین متریال فین در ساخت کویل با ضخامت مناسب
انجام عملیات اکسپند کویل ها با دستگاههای هیدرولیکی با بهترین کیفیت
انجام تست فشار و نشتی در حضور مشتری
تحویل به موقع با زمانبندی مورد درخواست مشتریان
کیفیت بالای فین و فرم دهی مناسب سطح فین و داشتن لبه سینوسی فین جهت راندمان هر چه بیشتر
شستشوی کویل به نحوی که هیچگونه روغن و مواد چرب بر روی سطوح و داخل لوله ها باقی نمی ماند.

دیتاشیت کویل کندانسوری پکیج یونیت ( Packaged Unit Condenser Coil)

نام محصول

کویل کندانسوری پکیج یونیت

نوع کویل

کندانسوری

تعداد ردیف و تراکم فین کویل

Row/Fpi

از یک الی چهار ردیف و تراکم فین از 8 الی 14 فین در اینچ بسته به طراحی

طول فین خورده کویل

میلیمتر (mm)

به سفارش مشتری

عرض فین خورده کویل

میلیمتر (mm)

به سفارش مشتری

ظرفیت هیت ریجکشن

BTU/H

با توجه به دستگاه مشتری

جنس فین کویل ها

آلومینیومی یا مسی به سفارش مشتری

سایز لوله های کویل

اینچ (Inch)

3/8 اینچ یا 5/8 اینچ به سفارش مشتری

جنس فریم کویل

گالوانیزه / استنلس استیل / آلومینیوم / به سفارش مشتری

سازنده کویل

تهویه آذرباد

شرکت تهویه آذرباد کویلهای کندانسوری دستگاه پکیج یونیت را در ظرفیت های مورد درخواست مشتریان تولید می نماید.

- چه اطلاعاتی برای طراحی و انتخاب کویل کندانسوری دستگاه پکیج یونیت لازم است؟

۱- دبی هوای عبوری از روی کویل ۲-دمای هوا خشک محیط ورودی به روی کویل ۳-دمای کندانسینگ سیکل تبرید 4- نوع گاز مبرد مورد استفاده در کویل و دستگاه نظیر R22-R407c-R134a-R410a 5-میزان بار گرمایشی که باید Reject شود. 6-سایز لوله کویل مد نظر 5/8 اینچ یا 3/8 اینچ ۷-ارتفاع از سطح دریا محل نصب دستگاه ( ارتفاع از سطح دریاهای آزاد شهرهها)

- بهترین سازنده کویل آبگرم چه شرکتی است ؟

۱-شرکت هایی که حداقل پانزده سال سابقه تولید داشته باشند. ۲-شرکت هایی که دارای کارخانه با وسعت مناسب با توجه به قیمت دستگاهها داشته باشند. ۳-شرکت هایی که دارای توانمندی مهندسی و فنی و تولید باشند. ۴-شرکت هایی که توان مالی تولید کویلهای پروژه را داشته باشند. ۵-شرکت هایی که مجهز به دستگاههای فین پرس و کویل سازی باشند. ۶-شرکت هایی که در تحویل مدارک مهندسی و کنترل کیفی توانمند هستند. ۷-شرکت هایی که توانمندی ارائه خدمات پس از فروش محصولات خود را داشته باشند.

- ملاحضات انتخاب و طراحی کویل کندانسوری چیست؟

۱- سرعت هوا بر روی کویل در محدوده ۴۵۰ الی ۶۵۰ فوت بر دقیقه باشد. ۲-تعداد ردیف کویل بهتر است به لحاظ اقتصادی و دارا بودن کمترین افت فشار هوا ، کمترین مقدار باشد. ۳-تعداد فین در یک اینچ بهتر است دارای کمترین مقدار باشد تا گرفتگی کویل اتفاق نیفتد. 4- مقدار افت فشار گاز مبرد بهتر است در محدود 1 الی 3 فوت ستون آب باشد این موضوع با نوع مدار بندی ، تعداد ردیف قابل کنترل است. 6-توجه داشته باشید که در انتخاب و طراحی میزان Heat Rejection مطلوب شما حاصل شود. ۷-توجه داشته باشید در صورت داشتن پوشش ضد خوردگی سطح کویل شما باید ۵ درصد بیشتر باشد.

شما می‌توانید از لینک زیر، کاتالوگ فنی محصول کویل کندانسوری پکیج یونیت ( Packaged Unit Condenser Coil) را دانلود و مشاهده کنید.

دانلود کاتالوگ فنی
