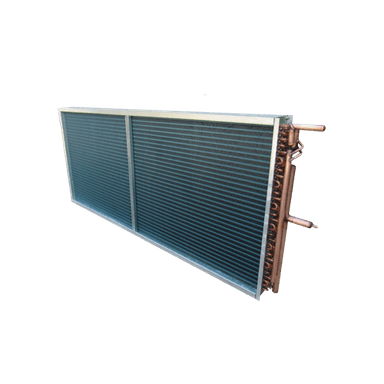

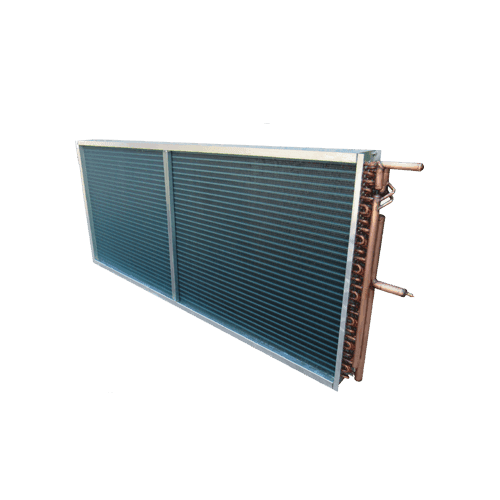

کویل کندانسوری چیلر هواخنک ( Chiller Condenser Coil)

برند :

TAHVIEH-AZARBAD

مدل :

TA-CC-ACH-COIL

ویژگی های اصلی

در نظر گرفتن بهترین مدار بندی کویل و در نتیجه بالاترین راندمان کویل

تست فشار و نشتی کویل ها در 450PSI با حضور مشتریان انجام می شوند.

انجام دادن اکسپند لوله های کویل و در نتیجه افزایش راندمان کویل

راندمان بالای مبدل حرارتی به دلیل استفاده از تکنولوژی پیشرفته ساخت فین و فرآیندهای مونتاژ صحیح.

Slide 1
/images/Photo-PNG/HVAC-parts-photo/Coil-photo/Condenser-coil-photo/condenser-coil-2-tahviehazarbad.png

توضیحات

مشخصات فنی کویل کندانسوری چیلر هوا خنک شرکت تهویه آذرباد


  1. لوله ها از جنس مسی سایز ۵/۸ اینچ یا ۳/۸ اینچ با ضخامت مناسب با توجه به فشار کاری و ظرفیت حرارتی
  2. فین از نوع آلومینیومی یا مسی با لبه های سینسوسی جهت انتقال هرچه بیشتر بار حرارتی
  3. کلکتورها از جنس مسی
  4. هدرها از مسی
  5. فریم از جنس ورق گالوانیزه با ضخامت مناسب با توجه به ابعاد کویل

کویلهای کندانسوری قابل تولید توسط شرکت تهویه آذرباد

  1. کویل کندانسوری با توجه به نیاز مشتریان و نوع کاربری توسط واحد مهندسی شرکت تهویه آذرباد طراحی و پس از دریافت تاییدیه توسط کارخانه تولید می گردد.
  2. کویلهای کندانسوری از یک ردیف الی چهار ردیف تولید می گردند. البته در صورت نیاز تا هشت ردیف قابل تولید است.
  3. تراکم فین ها با توجه به نیاز مشتریان و طراحی از ۸ الی ۱۴ فین در اینچ قابل تولید است.
  4. مدار بندی کویلهای کندانسوری بسته به طراحی و نیاز مشتریان شامل FULL-HALF-DOUBLE-QUARTER-SPECIAL خواهد بود.
  5. کویلها با انواع فین آلومینیومی BLUE FIN- GOLDEN FIN و مسی بنا به سفارش تولید می گردد.
  6. انجام پوشش ضد خوردگی هرسایت یا غیره با توجه به نیاز مشتریان بر روی کویل قابل انجام است.

چه اطلاعاتی برای طراحی و انتخاب کویل کندانسوری دستگاه چیلر هواخنک لازم است؟

موارد زیر برای طراحی کویل کندانسوری مورد نیاز است:

  1. ظرفیت حرارتی ( هیت ریجکشن) مورد نیاز هر کویل
  2. دمای هوا خشک ورودی به روی کویل
  3. دمای کندانسینگ طراحی سیکل چیلر
  4. سایز لوله کویل مد نظر

تعویض و جایگزینی کویل کندانسوری چیلر هوا خنک

پروژههای تجاری ، مسکونی ، داروسازی ، بیمارستانی ، اداری ،صنعتی ، پالایشگاهی ، پتروشیمی ها و ... که دارای دستگاههای تهویه مطبوع نظیر چیلر هواخنک ، پکیج یونیت ، کندانسینگ یونیت ، داکت اسپلیت و اسپلیت یونیت و غیره می باشند در صورت تماس با واحد فروش کویل این شرکت به آسانی می توانند خدمات لازم را جهت طراحی و ساخت و جایگزینی کویلهای خود دریافت نمایند. این شرکت ضمن اعزام کارشناس نسبت به ساخت و ارسال و جایگزینی اقدام خواهد نمود.



بهترین سازنده کویل کندانسوری چیلر هوا خنک ؟

  1. شرکت هایی که حداقل پانزده سال سابقه تولید داشته باشند.
  2. شرکت هایی که دارای کارخانه با وسعت مناسب با توجه به قیمت دستگاهها داشته باشند.
  3. شرکت هایی که دارای توانمندی مهندسی و فنی و تولید باشند.
  4. شرکت هایی که توان مالی تولید کویلهای پروژه را داشته باشند.
  5. شرکت هایی که مجهز به دستگاههای فین پرس و کویل سازی باشند.
  6. شرکت هایی که در تحویل مدارک مهندسی و کنترل کیفی توانمند هستند.
  7. شرکت هایی که توانمندی ارائه خدمات پس از فروش محصولات خود را داشته باشند.

ملاحضات انتخاب و طراحی کویل کندانسوری چیلر هوا خنک

در موقع طراحی و انتخاب کویل کندانسوری باید موارد زیر مورد توجه باشد تا کویل در شرایط مناسب کار کند:

  1.  سرعت هوا بر روی کویل در محدوده 350 الی 800 فوت بر دقیقه باشد.
  2. تعداد ردیف کویل بهتر است به لحاظ اقتصادی و دارا بودن کمترین افت فشار هوا ، کمترین مقدار باشد.
  3. تعداد فین در یک اینچ بهتر است دارای کمترین مقدار باشد تا گرفتگی کویل اتفاق نیفتد.
  4.  مقدار افت فشار مبرد بهتر است در محدود ۱ الی 3 فوت ستون آب باشد این موضوع با نوع مدار بندی ، تعداد ردیف قابل کنترل است.
  5. توجه داشته باشید که در انتخاب و طراحی ، هیت رجکشن مورد نیاز حاصل شود.
  6. توجه داشته باشید در صورت داشتن پوشش ضد خوردگی سطح کویل شما باید ۵ درصد بیشتر باشد.

دلایلی که پیشنهاد می کنیم کویل کندانسوری را از تهویه آذرباد خریداری کنید:

  1. بکار گیری بهترین ماتریال لوله مسی به نحوی که در حین اکسپند کردن صدمه نمی بیند.
  2. انجام طراحی کویل بر اساس استاندارد ASHREI
  3. استفاده از بهترین متریال فین در ساخت کویل با ضخامت مناسب
  4. انجام عملیات اکسپند کویل ها با دستگاههای هیدرولیکی با بهترین کیفیت
  5. انجام تست فشار و نشتی در حضور مشتری
  6. تحویل به موقع با زمانبندی مورد درخواست مشتریان
  7. کیفیت بالای فین و فرم دهی مناسب سطح فین و داشتن لبه سینوسی فین جهت راندمان هر چه بیشتر
  8. شستشوی کویل به نحوی که هیچگونه روغن و مواد چرب بر روی سطوح و داخل لوله ها باقی نمی ماند.

دیتا شیت

Data
Unit
Characteristic
Air Cooled Chiller Condenser Coil
-
Product Name
Condenser-Fin Tube
-
Type Of Coil
According to customer request(1~6 Row) /(8~14fpi)
Row/Fpi
Number Of Row / Fin Per inch
According to customer request
mm
Finned Length
According to customer request
mm
Finned Hight
According to customer request(Aluminum or Copper)
-
Fin Material
3/8Inch or 5/8Inch
Inch
Coil Tube Diameter
According to customer request(Galvanized/Stainless Steel/Aluminum)
-
Coil Frame Material
Tahvieh Azarbad
-
Coil Manufacturer

شرکت تهویه آذرباد کویلهای کندانسوری دستگاه چیلر هوا خنک را در ظرفیت های مورد درخواست مشتریان تولید می نماید.
