برج خنک کننده مدار بسته 80 تن واقعی

برند :

TAHVIEH-AZARBAD

مدل :

TA-VF1-36-21L

ویژگی های اصلی

ساخت مبدل مدار بسته با کیفیت و راندمان بالا با توجه به نیاز خریدار

ساخت و نصب فن با بالانس استاتیکی و دینامیکی در حضور مشتری

در دسترس بودن کلیه قطعات در دوره گارانتی و خدمات پس از فروش و دسترسی سریع و آسان به شرکت یا کارشناسان خدمات پس از فروش

انجام تست های کارخانه ای در حضور مشتری

Slide 1

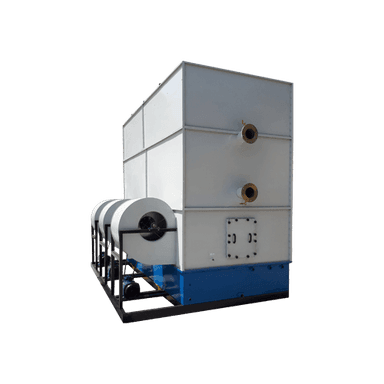

/images/Photo-PNG/Industrial-HVAC-photo/Closed-circuit-cooling-tower-photo/closed-circuit-cooling-tower-1-tahviehazarbad.png

توضیحات

دستگاه برج مدار بسته یا کولینگ تاور مدار بسته چیست و در چه پروژههای قابل استفاده است؟

دستگاه برج خنک کننده مدار بسته به روش تبخیری  آب درگردش داخل مبدل را خنک می نماید آب در گردش در داخل برج خنک کننده دارای دو سیکل مدار باز و مدار بسته است. آب مدار بسته در داخل مبدل گردش می نماید و آب این سیکل به پروسسه ها و مبدل های صنعتی حرکت نموده و گرمای آنها را جذب و مجددا در سیکل در گردش در داخل کولینگ تاور خنک می گردد. سیکل آب مدار باز با پمپاژ از تشتک دستگاه شروع و با پاشش بر روی مبدل مدار بسته توسط نازلها ادامه می یابد گردش همزمان مخالف جهت هوا باعث ایجاد سرمایش تبخیری بر روی مبدل مدار بسته شده و آب درگردش سیکل مدار بسته را خنک می نماید.

در این دستگاهها آب در گردش داخل مدار بسته بدلیل نداشتن تبخیر و ارتباط با هوا ،  فاقد هرگونه سختی و آلودگی می باشد و مناسب پروسسه های صنعتی حساس می باشد.

کاربرد این دستگاهها در محیط های صنعتی نظیر کارخانجات سیمان ، کارخانجات فولاد سازی و ... است.

برج های خنک کننده مدار باز یا بسته در مناطق با رطوبت نسبی پایین بیشترین راندمان را دارد و مهمترین محدویت آن دمای آب خروجی بالاتر از دمای مرطوب (wet  bulb) محیط است و معمولا دمای آب خروجی از آنها 4 الی 6 درجه سانتیگراد بالاتر از دمای مرطوب محیط می باشند. که در صورت نزدیک شدن دمای آب خروجی به دمای مرطوب محیط ، ظرفیت کولینگ تاور به شدت افزایش می یابد.



اجزا و قطعات دستگاههای کولینگ تاور مدار بسته

دستگاههای کولینگ تاور مدار بسته دارای قسمت و تجهیزات زیر می باشند:

  1. الکتروفن : وظیفه به گردش در آوردن هوا را دارند. که فن ها از نوع فوروارد تولید و بر روی دستگاهها نصب گردد.
  2.  مبدل مدار بسته : در داخل این مبدل آب سیال سیکل بسته در گردش خواهد بود و این مبدل از جنس مس یا کربن استیل یا استنلس استیل قابل تولید است.
  3. بدنه و استراکچر: استراکچر و بدنه از جنس ورق گالوانیزه گرم می باشد که با ضخامت مناسب مورد استفاده قرار می گیرد و پس از ساخت رنگ آمیزی می گردند.
  4. شاسی : شاسی دستگاه از جنس ناودانی فابریک استاندارد می باشند.
  5. درب بازدید: جهت دسترسی به شناور و تشتک دستگاه از درب بازدید استفاده می شود.
  6. المیناتور : قطره گیر ELMINATOR جهت جذب قطرات مورد استفاده قرار می گیرد.
  7.  تشت آب : از جنس ورق گالوانیزه با ضخامت مناسب می باشد که کانکشن های آب جبرانی ، پرکن سریع ، تخلیه  بر روی آن تعبیه می گردد.
  8.  نازل ها: به منظور پاشش یکنواخت آب بر روی مبدل مدار بسته از نازلهای مناسب استفاده می گردد.
  9. الکتروپمپ : جهت سیرکولاسیون آب مدار باز از الکتروپمپ با سایز و مدل مناسب استفاده می گردد.

چرا از شرکت تهویه آذرباد دستگاه برج مدار بسته تامین نماییم ؟

شرکت تهویه آذرباد بعنوان سازنده با کیفیت و توانمند دستگاههای برج خنک کننده صنعتی مدار باز و مدار بسته از سال 1382 اقدام به تولید و عرضه دستگاههای برج خنک کننده صنعتی مدار بسته نموده است آنچه دستگاههای برج خنک کننده صنعتی مدار بسته  شرکت تهویه آذرباد را در مقایسه با سایر رقبا شاخص و متمایز نموده است بدین شرح است :

  1.  شرکت تهویه آذرباد دارای با بهره گیری از توان مهندسین و تکنسین های خود اقدام به تولید مبدلها منطبق با استانداردهای جهانی نموده است این مبدلها توسط تکنیسین های آموزش دیده و دارای CERTIFICATE به روش جوشکاری می گردند مبدلهای تولید شده ، توسط بخش کنترل کیفیت کارخانه تهویه آذرباد در مراحل تامین ماتریال و ساخت تحت بازرسی کیفی قرار می گیرد و در نهایت به روش هیدروتست کلیه مبدلها تحت تست فشار و نشتی قرار گرفته و در صورت پذیرش کیفیت ، تحویل خط تولید شرکت می گردد.
  2.  استفاده از مواد اولیه با کیفیت منجمله لوله مسی یا لوله گالوانیزه ، ورق گالوانیزه ،ماتریال جوشکاری و ...
  3.  استفاده از الکتروموتورهای صنعتی از برندهای مورد درخواست خریدار
  4.  بکار گیری نکات فنی و مهندسی و رعایت آنها در طراحی و ساخت دستگاهها مطابق با شرایط پروژه
  5.  زمان تحویل سریع و ارائه خدمات گسترده توسط نمایندگان
  6.  قیمت کاملا منصفانه با توجه به کیفیت ماتریال مورد استفاده
  7.  ارائه گارانتی به مدت 12 الی 24 ماه و خدمات پس از فروش به مدت ۱۲۰ ماه
  8.  امکان بازدید و حضور نمایندگان خریدار در مراحل تولید
  9.  تولید دستگاه برج خنک کننده صنعتی مدار بسته مطابق با خواسته های مشتری منجمله سفارشی بودن تجهیزات داخلی با برندهای مورد درخواست خریدار و ...
  10.  پوشش دهی رنگ بدنه خارجی از نوع پوکسی مخصوص
  11.  در دسترس بودن کلیه قطعات در دوره گارانتی و خدمات پس از فروش و دسترسی سریع و آسان به شرکت یا کارشناسان خدمات پس از فروش


بهترین سازنده برج خنک کننده صنعتی مدار بسته

خارج از اعلام بهترین برند سازنده دستگاه برج خنک کننده صنعتی مدار بسته توجه داشته باشید که بهترین دستگاه برج خنک کننده صنعتی مدار بسته می بایست دارای شرایط زیر باشد:

  1. مبدل ها کیفیت بالا تولید شده باشد.
  2. فن های مورد استفاده با بالانس استاتیکی و دینامیکی در حضور خریدار تحویل مشتری گردد.
  3. ساختار داخلی و بدنه ها به گونه ای باشد که در حین کارکرد دستگاه ایجاد دفرمگی و سرو صدای غیر طبیعی نکند.
  4. دسترسی به المانهای داخلی به آسانی صورت گیرد.
  5. رنگ آمیزی بدنه متناسب با محیط بهره برداری انجام شود.
  6. نازل های مورد استفاده از نوع قابل باز شو  باشند.
  7. لوله کشی داخل از جنس پلیمری نظیر پلی اتیلن فشار قوی استفاده گردد.
  8. تشت با روکش رنگ اپوکسی پوشیده گردد.
  9. سازنده دستگاه دارای سابقه تولید قوی باشد و تحقیق گردد دارای کارخانه تولیدی مقیم و با گواهی های لازم باشد. ممکن است افرادی به صورت موقت و غیر مجاز اقدام به تولید دستگاهها با قیمت پایین نمایند که این افراد احتمالا در آتیه امکان ارائه خدمات پس از فروش را نخواهند داشت و به لحاظ تغییر شغل تامین ماتریال و دریافت خدمات پس از آن از آنها مقدور نخواهد بود.

دیتا شیت

Data
Unit
Characteristic
1450
RPM
Motor Nominal Speed
380/3/50
Volt/Ph/Hz
Electric
کانکشن های تخلیه ، آب جبرانی ، آب سرریز ، ورودی پمپ ، ورودی نازلها
-
کانکشن های روی تشت
95
درجه فارنهایت
دمای آبگرم ورودی به مبدل
85
درجه فارنهایت
دمای آبگرم خروجی از مبدل
بر اساس طراحی سازنده
-
سایز فن
FORWARD CURVED
-
Type Of Fan
بسته به طراحی سازنده متفاوت است
Kg
Approx. Net Weight
4
Kw
Motor Power
TA-VF1-36-21L
-
مدل برج خنک کننده
83
TON
بار برودتی
200
گالن بر دقیقه (gpm)
دبی آب در گردش سیکل بسته
3
Set
Number Of Electro Fan
366x122x252
Cm
Dimension(LxWxH)

مشخصات فوق با توجه به درخواست مشتریان و شرایط محل نصب و موقعیت جغرافیایی محل نصب تغییر می نماید لذا اطلاعات نهایی پس از سفارش گذاری از سوی دفتر مهندسی شرکت تهویه آذرباد در اختیار مشتریان محترم قرار خواهد گرفت.
