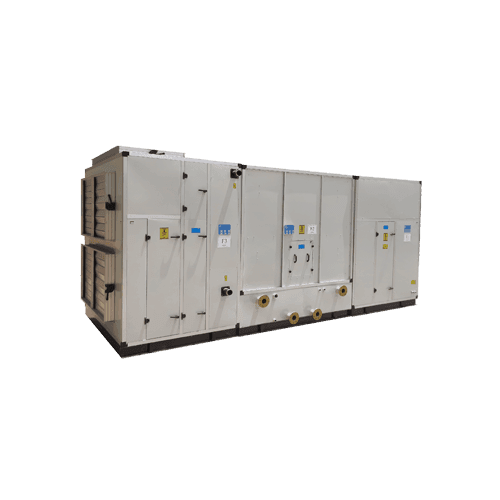

دستگاه ایرواشر با هوادهی 4000CFM

برند :

TAHVIEH-AZARBAD

مدل :

TA-AHW-4000CFM

ویژگی های اصلی

راندمان بالا به لحاظ استفاده از نازل های سانتریفوژ با سر نازا استنلس استیل با بهترین پاشش و مناسب ترین چیدمان نازلها

ساخت و نصب فن با بالانس استاتیکی و دینامیکی در حضور مشتری

در دسترس بودن کلیه قطعات در دوره گارانتی و خدمات پس از فروش و دسترسی سریع و آسان به شرکت یا کارشناسان خدمات پس از فروش

ساخت و مونتاژ دستگاهها با تکنولوژی بالا به نحوی که دارای کمترین سطح صدا می باشد.

/images/Photo-PNG/Commercial-HVAC-Photo/Evaporative-cooler-units-photo/Air-washer-photo/air-washer-class8-1-tahviehazarbad.png

توضیحات

دستگاه ایرواشر چیست و در چه پروژههای قابل استفاده است؟

دستگاه ایرواشر به روش تبخیری قادر به تامین بار برودتی است. دمای هوای خروجی از ایرواشر در فصول گرم کاملا وابسته به دمای مرطوب محیط است به نحوی که در بهترین حالت و حداکثر رطوبت زنی دمای خروجی به دمای مرطوب محیط نزدیک می گردد. از این رو استفاده از دستگاه ایرواشر صرفا در مناطق با رطوبت نسبی کم توصیه می شود از دستگاه ایرواشر می توان در پروژههای تجاری ، اداری ، صنعتی بهره جست در فصول سرد با استفاده از کویل آبگرم یا سیستم کوره هوای گرم می توان گرمایش ساختمان را نیز تامین کرد . دستگاه ایرواشر در فصول گرم کاملا به صورت full fresh و در فصول سرد با 80 درصد هوای برگشت مورد بهره برداری قرار می گیرد . در ورودی هوا ، دستگاه میتواند مجهز به انواع بستر فیلترهای آلومینیومی قابل شستشو ، فیلتر کفی پلیتد و کیسه ای باشد که با درخواست خریدار بروی دستگاه تعبیه می گردد .
دستگاههای ایرواشر تولیدی شرکت تهویه آذرباد در کلاس های زیر تولید می گردد:
• ایرواشر کلاس ۸ : این دستگاه به صورت دو بانکه بوده که قدرت رطوبت زنی آن تا ۹۵ درصد می باشد.
• ایرواشر کلاس ۶ : این دستگاه به صورت یک بانکه بوده که قدرت رطوبت زنی آن تا ۸۰ درصد می باشد.
• ایرواشر کلاس ۴ : این دستگاه به صورت یک بانکه بوده که قدرت رطوبت زنی آن تا ۶۵ درصد می باشد.
در ایرواشرهای تهویه آذرباد در جهت بازیافت انرژی می توان از مبدل های هوا به هوا نیز بهره جست که در موارد سفارشی شرکت پیشنهادات لازم را به مشتریان تقدیم خواهد نمود. دستگاههای ایرواشر از ظرفیت 3000cfm الی 100000cfm قابل تولید است

اجزا و قطعات دستگاههای ایرواشر

دستگاههای ایرواشر عموما دارای قسمت و تجهیزات زیر می باشند:

الکتروفن : وظیفه به گردش در آوردن هوا را دارند. که فن ها می تواند از نوع بکوارد یا فوروارد تولید و بر روی دستگاهها نصب گردد.
کویل گرمایشی : وظیفه انتقال گرما را به هوای در گردش دارد.
کویل سرمایشی: وظیفه انتقال سرما را به هوای در گردش دارد.(در موارد خاص قابل نصب است).
فیلتراسیون : بسته به نوع پروژه از فیلتراسیون متعدد استفاده می گردد این فیلترها شامل : فیلتر آلومینیومی ، فیلتر کفی پلیتد ، فیلتر کیسه ای می باشد.
بدنه و استراکچر: استراکچر ایرواشرها معمولا از نوع پروفیل آلومینیومی به همراه کرنر و بدنه از جنس ورق گالوانیزه گرم می باشد که پانلهای بدنه پس از ساخت رنگ آمیزی می گردند.
دمپرها : دمپرهای هوای تازه ، برگشت بر روی دستگاهها نصب می گردد این دمپرها ازنوع پروفیل آلومینیومی و پره های AIR FOIL به صورت OPPOSED BLADE می باشند.
شاسی : شاسی دستگاه از جنس ناودانی فابریک استاندارد یا مقاطع ورق گالوانیزه مستحکم فرم داده شده می باشند.
درب بازدید: جهت دسترسی به فیلترها و الکترو فن درب های بازدید در نظر گرفته می شود.
جعبه اختلاط هوا : جهت اختلاط هوای تازه و برگشت از پلنوم مناسب در ورودی دستگاه ایرواشر استفاده می گردد.
المیناتور : قطره گیر ELMINATOR جهت جذب قطرات ناشی از تقطیر آب بر روی کویل سرمایشی در مناطق با رطوبت نسبی بالا استفاده می گردد.
بخش رطوبت زن یا ایرواشر شامل تشت آب ، نازل های سانتریفوژ ، لورها ، نازل های فلودینگ ، شناور و کانکشن های آب جبرانی ، آب سر ریز ، تخلیه و پرکن سریع و قطره گیر های سینوسی شکل از جنس PVC یا PP می باشد.
الکتروپمپ : جهت سیرکولاسیون آب بخش ایرواشر از الکتروپمپ با سایز و مدل مناسب استفاده می گردد.

چرا از شرکت تهویه آذرباد دستگاه ایرواشر بخریم؟

شرکت تهویه آذرباد بعنوان سازنده با کیفیت و توانمند دستگاههای ایرواشر از سال 1382 اقدام به تولید و عرضه دستگاههای ایرواشر نموده است آنچه ایرواشرهای شرکت تهویه آذرباد را در مقایسه با سایر رقبا شاخص و متمایز نموده است بدین شرح است :

شرکت تهویه آذرباد دارای دستگاههای تمام اتوماتیک فین پرس و اکسپندرهای هیدرولیکی بوده که با بهره گیری از توان مهندسین و تکنسین های خود اقدام به تولید کویل های سرمایشی و گرمایشی منطبق با استانداردهای جهانی نموده است کویلهای سرمایشی آبسرد و گرمایشی آبگرم توسط تکنیسین های آموزش دیده و دارای CERTIFICATE به روش BRAZING جوشکاری می گردند کویل های تولید شده ، توسط بخش کنترل کیفیت کارخانه تهویه آذرباد در مراحل تامین ماتریال و ساخت تحت بازرسی کیفی قرار می گیرد و در نهایت به روش هیدروتست کلیه کویلها تحت تست فشار و نشتی مطابق استاندارد ASHRAE قرار گرفته و در صورت پذیرش کیفیت ، تحویل خط تولید شرکت می گردد.
استفاده از مواد اولیه با کیفیت منجمله لوله مسی ، فین آلومینیومی ، ورق گالوانیزه ،ماتریال جوشکاری ، پروفیل های آلومینیومی ، فیلترها و ...
استفاده از الکتروموتورهای صنعتی از برندهای مورد درخواست خریدار
بکار گیری نکات فنی و مهندسی و رعایت آنها در طراحی و ساخت دستگاهها مطابق با شرایط پروژه
زمان تحویل سریع و ارائه خدمات گسترده توسط نمایندگان
قیمت کاملا منصفانه با توجه به کیفیت ماتریال مورد استفاده
ارائه گارانتی به مدت ۱۵ الی ۲۴ ماه و خدمات پس از فروش به مدت ۱۲۰ ماه
امکان بازدید و حضور نمایندگان خریدار در مراحل تولید
رعایت تمامی مشخصه های مندرج در بهترین ایرواشرها
تولید دستگاه ایرواشر مطابق با خواسته های مشتری منجمله سفارشی بودن تجهیزات داخلی با برندهای مورد درخواست خریدار و ...
پوشش دهی رنگ بدنه خارجی از نوع الکترواستاتیک کوره ای با رال ۷۰۳۵ یا رال های مورد درخواست خریدار یا رنگ اپوکسی مخصوص مناطق حاره ای
در دسترس بودن کلیه قطعات در دوره گارانتی و خدمات پس از فروش و دسترسی سریع و آسان به شرکت یا کارشناسان خدمات پس از فروش

بهترین سازنده ایرواشر

خارج از اعلام بهترین برند سازنده دستگاه ایرواشر توجه داشته باشید که بهترین دستگاه ایرواشر می بایست دارای شرایط زیر باشد:

کویلهای سرمایشی و گرمایشی با کیفیت بالا تولید شده باشد و بهتر است با لوله های سایز 5/8 اینچ با مدار بندی مناسب به نحوی که افت فشار آب در محدوده 1 الی 4 فوت ستون آب قرار گیرد و سرعت عبور هوا در محدوده 500FPM باشد و توانمندی تامین بار برودتی و گرمایی را داشته باشد استفاده گردد.
در مناطق حاره ای کویلها با پوشش ضد خوردگی ساخته شود مواردی نظیر BLUE FIN و GOLDEN FIN بعنوان پوشش ضد خوردگی محسوب نمی شود.
فن های مورد استفاده با بالانس استاتیکی و دینامیکی در حضور خریدار تحویل مشتری گردد.
ساختار داخلی و بدنه ها به گونه ای باشد که در حین کارکرد دستگاه ایجاد دفرمگی و سرو صدا نکند.
دسترسی به المانهای داخلی به آسانی صورت گیرد.
رنگ آمیزی بدنه متناسب با محیط بهره برداری انجام شود.
سطح صدای دستگاه در حین کار پایین و در محدوده ۵۰ الی۷۰ دسی بل باشد.
عایق بدنه از جنس مواد معدنی نظیر پشم سنگ باشد.
سینی درین مناسب زیر کویلها نصب شده باشد.
دمپرهای opposed blade با قابلیت نصب موتور نصب شده باشند که باید دمپرها در وضعیت بسته هوابند باشند.
فیلترها با ابعاد استاندارد نصب شده باشد تا بهره بردار بتواند به آسانی از برندهای سازنده فیلتر یدکی آنها را تامین کند.
نازل های مورد استفاده از نوع قابل باز شو و دو تکه با سرنازل استنلس استیل باشد.
لوله کشی داخل ایرواشر از جنس پلیمری نظیر پلی اتیلن فشار قوی استفاده گردد.
تشت ایرواشر با روکش رنگ اپوکسی یا فایبرگلاس پوشیده گردد.
سازنده دستگاه دارای سابقه تولید قوی باشد و تحقیق گردد دارای کارخانه تولیدی مقیم و با گواهی های لازم باشد. ممکن است افرادی به صورت موقت و غیر مجاز اقدام به تولید دستگاهها با قیمت پایین نمایند که این افراد احتمالا در آتیه امکان ارائه خدمات پس از فروش را نخواهند داشت و به لحاظ تغییر شغل تامین ماتریال و دریافت خدمات پس از آن از آنها مقدور نخواهد بود.

دیتا شیت

Data

Unit

Characteristic

Set

Number Of Electro Fan

1450

RPM

Motor Nominal Speed

380/3/50

Volt/Ph/Hz

Electric

140000

BTU/H

Heating Load

FORWARD or BACKWARD CURVED TYPE

Type Of Fan

Motor Power

250x125x125

Dimension(LxWxH)

4000

فوت مکعب بر دقیقه (CFM)

دبی هوای تازه در فصول گرم

600

فوت مکعب بر دقیقه (CFM)

دبی هوای تازه در فصول سرد

کانکشن های تخلیه ، آب جبرانی ، آب سرریز ، ورودی پمپ ، ورودی نازلها

کانکشن های روی تشت

180

درجه فارنهایت

دمای آبگرم ورودی به کویل

160

درجه فارنهایت

دمای آبگرم خروجی از کویل

گالن بر دقیقه (gpm)

دبی آب در گردش کویل آبگرم

15-15

سایز فن

بسته به درخواست مشتری به صورت بالازن یا روبروزن تولید می گردد.

جهت هوادهی

در محدوده 600 الی 800 کیلوگرم

Approx. Net Weight

TA-AW-4000

مدل ایرواشر

4000

CFM

Supply Air Flow Rate

بسته به سفارش در کلاس های 4-6-8 تولید می گردد.

کلاس ایرواشر

مشخصات فوق با توجه به درخواست مشتریان و شرایط محل نصب و موقعیت جغرافیایی محل نصب تغییر می نماید لذا اطلاعات نهایی پس از سفارش گذاری از سوی دفتر مهندسی شرکت تهویه آذرباد در اختیار مشتریان محترم قرار خواهد گرفت.
