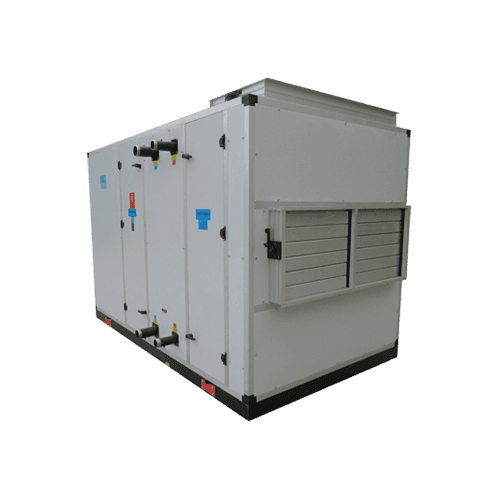

دستگاه هواساز کلاسیک با هوادهی 15000CFM

HVAC-PRODUCTS-AIR-HANLING-UNITS-AHU-15000CFM

برتری های محصول

1 - استفاده از مواد اولیه با کیفیت شامل لوله مسی ، فین آلومینیومی ، فین مسی ، ورق گالوانیزه ،ماتریال جوشکاری ، پروفیل های آلومینیومی ، فیلترها در ساخت دستگاهها

2 - ساخت و نصب فن با بالانس استاتیکی و دینامیکی در حضور مشتری

3 - در دسترس بودن کلیه قطعات در دوره گارانتی و خدمات پس از فروش و دسترسی سریع و آسان به شرکت یا کارشناسان خدمات پس از فروش

4 - ساخت و مونتاژ دستگاهها با تکنولوژی بالا به نحوی که دارای کمترین سطح صدا می باشد.

برند : TAHVIEH-AZARBAD

مدل : TA-AHU-15000CFM

تعداد موجودی : 0 عدد

خدمات پس از فروش 10 ساله

ضمانت اصالت کالا

برگ گارانتی طلایی

دستگاههای هواساز و انواع آن

یکی از مهمترین و بهترین دستگاههای تهویه مطبوع که توانمندی بوجود آوردن شرایط آسایش را برای پروژههای مسکونی ، تجاری ، اداری را دارد دستگاه هوارسان یا هواساز است این دستگاه بار برودتی ، بار حرارتی ، هوای تازه ، فیلتراسیون ،کنترل رطوبت را به بهترین نحو ممکن انجام می دهد در حالی که دستگاههای دیگر نظیر فن کویل ، داکت اسپلیت صرفا توانایی گرم و سرد کردن با فیلتراسیون بسیار ضعیف را دارند. دستگاه هواساز جهت تامین سرمایش نیاز به چیلر یا کندانسینگ یونیت داشته و برای تامین گرمایش نیاز به دیگ آبگرم یا دیگ بخار یا کوره هوای گرم دارد. دستگاه هواساز قابلیت های متعددی در راستای ساختمان سبز یا بازیافت انرژی دارد که بسته به نوع کاربری می توان از حالت های مختلف آن استفاده نمود شرکت تهویه آذرباد سازنده انواع دستگاههای هوارسان – هواساز با کیفیت بوده که در ساخت این محصول و اجزای داخلی آن با رعایت استانداردهای بین المللی این تجهیز را شاخص و متمایز از سایر تولید کنندگان نموده است. برخی از هوارسانهای تولیدی شرکت تهویه آذرباد به شرح زیر است:

هواساز مولتی زون : جهت گرمایش و سرمایش چند منطقه با کنترل دماهای متفاوت
هواساز استخر: جهت کاربری استخرها که کنترل رطوبت و بار حرارتی و تامین هوای تازه و تخلیه هوا را بعهده داشته و بازیافت انرژی را نیز به همراه دارد.
هواساز هایژنیک: کاربری بیمارستانی و اتاق تمیز و کارخانجات داروسازی و الکترونیکی دارد.
هواساز free cooling : بسته به فصول گرم و سرد در پروژههای صنعتی با توجه به وجود فن برگشت و اگزاست تامین سرمایش و گرمایش را بعهده گرفته و از شرایط طبیعی محیط بهره می گیرد.
هواساز سقفی : این دستگاه در ظرفیت های کوچک تا 10000cfm تولید می گردد و به آسانی در سقف طبقات نصب می گردد حجم کانالی کشی را کاهش داده و به صورت زون بندی شرایط نرمال را بوجود می آورد.
هواساز آدیاباتیک: این هواساز ترکیبی از مبدل بازیافت انرژی و سیستم تبخیری است که بدون افزایش رطوبت در برخی موارد تا ۵۰ درصد ظرفیت چیلر مورد نیاز را کاهش می دهد.
هواساز اکونومیک : نوعی هواساز با ساختار ساده و حذف بخش های مازاد است که قیمت اقتصادی پایین داشته و هزینه های پروژه را کاهش می دهد.
هواساز رطوبت گیر : در مناطق شمال و جنوب ایران که میزان رطوبت نسبی بالاست و تامین هوای تازه با رطوبت نسبی پایین الزامی است از این هواساز استفاده می شود.
هواساز فشار مثبت: در پروژه های صنعتی یا خاص که نیاز به تامین فشار مثبت ساختمان است این نوع هواساز با طراحی خاص توسط شرکت تهویه آذرباد تولید می گردد.
هواساز اتاق برق : در پروژههای نفت ، گاز ،پتروشیمی و نیروگاهی و صنعتی که دارای ساختمانهای SUBSTATION-CONTROL می باشند می باشند از دستگاههای عمودی با طراحی ویژه شرکت تهویه آذرباد استفاده می گردد.

اجزا و قطعات دستگاههای هواساز

دستگاههای هواساز عموما دارای قسمت و تجهیزات زیر می باشند:

الکتروفن : وظیفه به گردش در آوردن هوا را دارند. که فن ها می تواند از نوع بکوارد یا فوروارد تولید و بر روی دستگاهها نصب گردد.
کویل گرمایشی : وظیفه انتقال گرما را به هوای در گردش دارد.
کویل سرمایشی: وظیفه انتقال سرما را به هوای در گردش دارد.
شیر انبساط Expansion valve : وظیفه کاهش فشار مایع مبرد تا لحظه ورود به اواپراتور و تزریق مایع مبرد با دبی لازم به اواپراتور را دارد این تجهیز می تواند از نوع ترموستاتیک یا الکترونیک مورد استفاده قرار گیرد .( در هواسازهای مجهز به کویل DX استفاده می گردد).
فیلتراسیون : بسته به نوع پروژه از فیلتراسیون متعدد استفاده می گردد این فیلترها شامل : فیلتر آلومینیومی ، فیلتر کفی پلیتد ، فیلتر کیسه ای ، فیلتر هپا ، فیلتر کربن اکتیو ، فیلتر اولپا می باشد.
بدنه و استراکچر: استراکچر هوارسانها معمولا از نوع پروفیل آلومینیومی به همراه کرنر و بدنه از جنس ورق گالوانیزه گرم می باشد که پانلهای بدنه پس از ساخت رنگ آمیزی می گردند.
دمپرها : بسته به نوع هواسازها دمپرهای هوای تازه ، برگشت ، رفت ، اگزاست بر روی دستگاههای هواساز نصب می گردد این دمپرها ازنوع پروفیل آلومینیومی و پره های AIR FOIL به OPPOSED BLADE می باشند.
شاسی : شاسی دستگاه از جنس ناودانی فابریک استاندارد یا مقاطع ورق گالوانیزه مستحکم فرم داده شده می باشند.
درب بازدید: جهت دسترسی به فیلترها و الکترو فن درب های بازدید در نظر گرفته می شود.
جعبه اختلاط هوا : جهت اختلاط هوای تازه و برگشت از پلنوم مناسب در ورودی دستگاه هوارسان استفاده می گردد.
رطوبت زن : بسته به نوع پروژه از انواع رطوبت زنهای STEAM GRID-SPRY TYPE-FOG NOZELE-PAN TYPE استفاده می گردد.
المیناتور : قطره گیر ELMINATOR جهت جذب قطرات ناشی از تقطیر آب بر روی کویل سرمایشی در مناطق با رطوبت نسبی بالا استفاده می گردد.

چرا از شرکت تهویه آذرباد دستگاه هواساز بخریم؟

شرکت تهویه آذرباد بعنوان سازنده با کیفیت و توانمند دستگاههای هواساز کلاسیک و معمولی از سال 1382 اقدام به تولید و عرضه دستگاههای هوارسان نموده است آنچه هوارسانهای شرکت تهویه آذرباد را در مقایسه با سایر رقبا شاخص و متمایز نموده است بدین شرح است :

شرکت تهویه آذرباد دارای دستگاههای تمام اتوماتیک فین پرس و اکسپندرهای هیدرولیکی بوده که با بهره گیری از توان مهندسین و تکنسین های خود اقدام به تولید کویل های سرمایشی و گرمایشی منطبق با استانداردهای جهانی نموده است کویلهای سرمایشی آبسرد و گرمایشی آبگرم توسط تکنیسین های آموزش دیده و دارای CERTIFICATE به روش BRAZING جوشکاری می گردند کویل های تولید شده ، توسط بخش کنترل کیفیت کارخانه تهویه آذرباد در مراحل تامین ماتریال و ساخت تحت بازرسی کیفی قرار می گیرد و در نهایت به روش هیدروتست کلیه کویلها تحت تست فشار و نشتی مطابق استاندارد ASHRAE قرار گرفته و در صورت پذیرش کیفیت ، تحویل خط تولید شرکت می گردد.
استفاده از مواد اولیه با کیفیت منجمله لوله مسی ، فین آلومینیومی ، فین مسی ، ورق گالوانیزه ،ماتریال جوشکاری ، ورق استنلس استیل ، پروفیل های آلومینیومی ، فیلترها و ...
استفاده از الکتروموتورهای صنعتی از برندهای مورد درخواست خریدار
بکار گیری نکات فنی و مهندسی و رعایت آنها در طراحی و ساخت دستگاهها مطابق با شرایط پروژه
زمان تحویل سریع و ارائه خدمات گسترده توسط نمایندگان
قیمت کاملا منصفانه با توجه به کیفیت ماتریال مورد استفاده
ارائه گارانتی به مدت ۱۵ الی ۲۴ ماه و خدمات پس از فروش به مدت ۱۲۰ ماه
امکان بازدید و حضور نمایندگان خریدار در مراحل تولید
رعایت تمامی مشخصه های مندرج در بهترین هوارسانها
تولید دستگاه هواساز مطابق با خواسته های مشتری منجمله سفارشی بودن تجهیزات داخلی با برندهای مورد درخواست خریدار و ...
پوشش دهی رنگ بدنه خارجی از نوع الکترواستاتیک کوره ای با رال ۷۰۳۵ یا رال های مورد درخواست خریدار یا رنگ اپوکسی مخصوص مناطق حاره ای
در دسترس بودن کلیه قطعات در دوره گارانتی و خدمات پس از فروش و دسترسی سریع و آسان به شرکت یا کارشناسان خدمات پس از فروش

بهترین سازنده هواساز کلاسیک و معمولی

خارج از اعلام بهترین برند سازنده دستگاه هواساز توجه داشته باشید که بهترین دستگاه هواساز یا هوارسان می بایست دارای شرایط زیر باشد:

کویلهای سرمایشی و گرمایشی با کیفیت بالا تولید شده باشد و بهتر است با لوله های سایز 5/8 اینچ با مدار بندی مناسب به نحوی که افت فشار آب در محدوده 1 الی 4 فوت ستون آب قرار گیرد و سرعت عبور هوا در محدوده 500FPM باشد و توانمندی تامین بار برودتی و گرمایی را داشته باشد استفاده گردد.
در مناطق حاره ای کویلها با پوشش ضد خوردگی ساخته شود مواردی نظیر BLUE FIN و GOLDEN FIN بعنوان پوشش ضد خوردگی محسوب نمی شود.
فن های مورد استفاده با بالانس استاتیکی و دینامیکی در حضور خریدار تحویل مشتری گردد.
ساختار داخلی و بدنه ها به گونه ای باشد که در حین کارکرد دستگاه ایجاد دفرمگی و سرو صدا نکند.
دسترسی به المانهای داخلی به آسانی صورت گیرد.
رنگ آمیزی بدنه متناسب با محیط بهره برداری انجام شود.
سطح صدای دستگاه در حین کار پایین و در محدوده ۵۰ الی۷۰ دسی بل باشد.
عایق بدنه از جنس مواد معدنی نظیر پشم سنگ باشد.
سینی درین مناسب زیر کویلها نصب شده باشد.
دمپرهای opposed blade با قابلیت نصب موتور نصب شده باشند که باید دمپرها در وضعیت بسته هوابند باشند.
برای بخش های مختلف درین نصب شده باشد.
فیلترها با ابعاد استاندارد نصب شده باشد تا بهره بردار بتواند به آسانی از برندهای سازنده فیلتر یدکی آنها را تامین کند.

دیتاشیت دستگاه هواساز کلاسیک با هوادهی 15000CFM

مدل هواساز

TA-AHU-15000CFM

دبی هوای رفت

فوت مکعب بر دقیقه (CFM)

دبی هوای تازه

فوت مکعب بر دقیقه (CFM)

3000

دبی هوای برگشت

فوت مکعب بر دقیقه (CFM)

12000

نوع فن

FORWARD or BACKWARD CURVED TYPE

سایز فن

میلیمتر

630

تعداد الکتروفن

دستگاه

سازنده فن

TAHVIEH AZARBAD

قدرت موتور

کیلوات (KW)

7.5

تعداد دور موتور

RPM

1450

مشخصات برقی

Volt/Ph/Hz

380/3/50

سازنده الکتروموتور

MOTOGEN-SIEMENS-ELECTROGEN-ABB

نوع کویل گرمایشی

HOT WATER

بار گرمایشی

BTU/H

525000

تعداد ردیف و تراکم فین کویل گرمایشی

Row/Fpi

بار سرمایشی

BTU/H

نوع کویل سرمایشی

CHILLED WATER

تعداد ردیف و تراکم فین کویل سرمایشی

Row/Fpi

4Row/8Fpi

سرعت هوا بر روی کویل گرمایشی و سرمایشی

فوت بر دقیقه (fpm)

550~450

نوع فیلتر بستر اول

نوع فیلتر بستر دوم

نوع فیلتر بستر سوم

ابعاد دستگاه ( LxWxH )

سانتیمتر (Cm)

320x180x210

- اشکال قابل تولید دستگاه هواساز به چه صورت است؟

دستگاههای هواساز توسط شرکت تهویه آذرباد با توجه محدودیت های ابعادی بهره برداران با اشکال متعدد به شرح زیر قابل ساخت است: 1-دستگاه هواساز افقی 2-دستگاه هواساز عمودی 3-دستگاه هواساز ال شکل 4-دستگاه هواساز دو طبقه 5-دستگاه هواساز سقفی

- چه بستر فیلتر هایی برای هواساز استفاده می شود؟

بسته به کاربری دستگاه هواساز در پروژهها می توان از فیلتراسیون مختلفی استفاده نمود که به صورت روتین و استاندارد می توان از فیلترهای زیر بهره گرفت: 1-فیلتر آلومینیومی قابل شستشو 2-فیلترهای کفی پلیتد 3-فیلترهای کیسه ای 4- فیلتر های هپا 5- فیلترهای کربن اکتیو 6-فیلترهای شیمیایی

- مناسب ترین فن برای دستگاه هواساز چیست؟

بسته به افت فشار کل ( افت فشار داخلی هواساز + افت فشار خارجی) می توان از فن مناسب با شرح زیر برای دستگاههای هواساز بهره گرفت: 1-برای افت فشار کل تا 4 اینچ ستون آب می توان از فن های سانتریفوژ forward curve استفاده نمود. 2-برای افت فشار کل بین 3 تا 6 اینچ ستون آب می توان از فن های سانتریفوژ backward curve استفاده نمود. 3-برای افت فشار کل تا 5 تا 8 اینچ ستون آب می توان از فن های سانتریفوژ backward airfoil استفاده نمود. 4-برای دستگاههای هواساز هایژنیک خارج از مقدار افت فشار می بایست از فن های سانتریفوژ backward-plug fan استفاده نمود.

- برای خرید دستگاه هواساز چه اطلاعاتی باید به سازنده اعلام شود؟

1-دبی هوا -افت فشار خارجی 2-مقدار بار برودتی و حرارتی 3-نیاز به فیلتراسیون پروژه (فیلتر آلومینیومی- فیلتر کفی پلیتد - فیلتر کیسه ای- فیلتر هپا -فیلتر کربن اکتیو) 4-میزان هوای تازه و برگشت -سمت اتصال درب بازدید( راست یا چپ) 5-سمت اتصال لوله های کویل ( راست یا چپ) 6-جهت هوا دهی دستگاه ( روبروزن و بالا زن)

- از چه شرکت های هواساز خریداری کنیم؟

۱-شرکت هایی که حداقل پانزده سال سابقه تولید داشته باشند. ۲-شرکت هایی که دارای کارخانه با وسعت مناسب با توجه به قیمت دستگاهها داشته باشند. ۳-شرکت هایی که دارای مدیران توانمند و فنی با سابقه تولید باشند. ۴-شرکت هایی که توان مالی تولید دستگاه را داشته باشند. ۵-شرکت هایی که خود سازنده کویل دستگاه باشند. ۶-شرکت هایی که مونتاژ و ساخت دستگاهها را به صورت مهندسی و کامل در کارخانه خود انجام می دهند. ۷-شرکت هایی که توانمندی ارائه خدمات پس از فروش محصولات خود را داشته باشند.

- هواساز آدیاباتیک چیست ؟

این هواساز ترکیبی از مبدل بازیافت انرژی و سیستم تبخیری است که بدون افزایش رطوبت در برخی موارد تا ۵۰ درصد ظرفیت چیلر مورد نیاز را کاهش می دهد.

شما می‌توانید از لینک زیر، کاتالوگ فنی محصول دستگاه هواساز کلاسیک با هوادهی 15000CFM را دانلود و مشاهده کنید.

دانلود کاتالوگ فنی
